מפרט טכני לעטיפת טריו

מפרט טכני לעטיפת טריו

עטיפת טריו - 3 שכבות פוליאתילן שחול - מיוצרת בהתאם לתקן הישראל ת"י 5089 צינורות פלדה מצופים בציפוי מגן-ציפוי חיצוני בפוליאתילן המיוצר בשיחול-ציפוי תלת-שכבתי
ובהתאם לתקן DIN 30670.

כמו כן, לעטיפת הטריו יש תו תקן ישראלי (ראה תעודה למטה).

מבנה העטיפה

העטיפה מיושמת על צינורות פלדה תקינים ומאושרים על ידי ביקורת המפעל ואשר מזוהים בהתאם למידות, לתקן ולדרג הצינור ומסומנים בהתאם.
הצינורות יהיו ללא פגיעות או מעיכות.
צינורות הפלדה יעברו חימום ראשוני לייבוש מוחלט. אחר כך יעבור הצינור תהליך ניקוי עד לקבלת פלדה נקייה באמצעות התזת גרגרי פלדה בהתאם לדרישות:
א. רמת ניקוי של 2 ½ Sa לפי תקן ISO 8501-1.
ב. רמת חספוס פני השטח Rz בין 40 ל- 80 מיקרון.

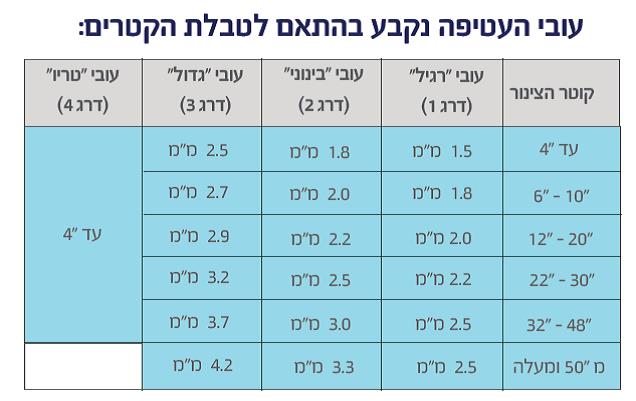

העטיפה תתבסס על 3 שכבות:

• שכבת יסוד אפוקסי בעובי מינימלי של 60 מיקרון, מיושם בהתזת אבקה על צינור חם בשיטת Fusion Bonded Epoxy.
• שכבת דבק קופולימרי בעובי מינימלי של 150 מיקרון.
• שכבת פוליאתילן עליונה מסוג M.D.P.E. או H.D.P.E. המכילה מייצבים ואפר פחם (פיח שחור), מינימום 2%, למתן יציבות מפני זיקון (ageing) וקרינת U.V.
קצוות הצינור ישובבו כך שישאירו קצה פלדה נקי ללא פוליאתילן בצינורות בקוטר עד "4 באורך של 100 מ"מ לפחות.
בצינורות בקוטר מ-"6 ומעלה באורך של 20 + - 150 מ"מ.

הצינורות ייבדקו על מנת לוודא את שלמותם ואת אי הימצאותם של חורים בעזרת מכשיר מגלה חרירים HOLIDAY DETECTOR אשר יעבוד במתח של KV25,000.
